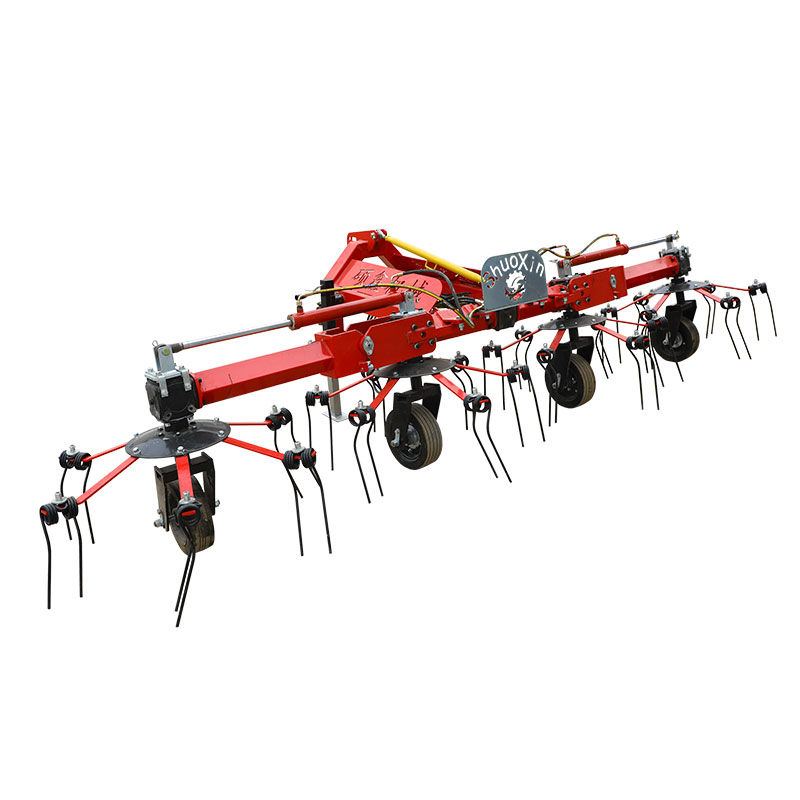

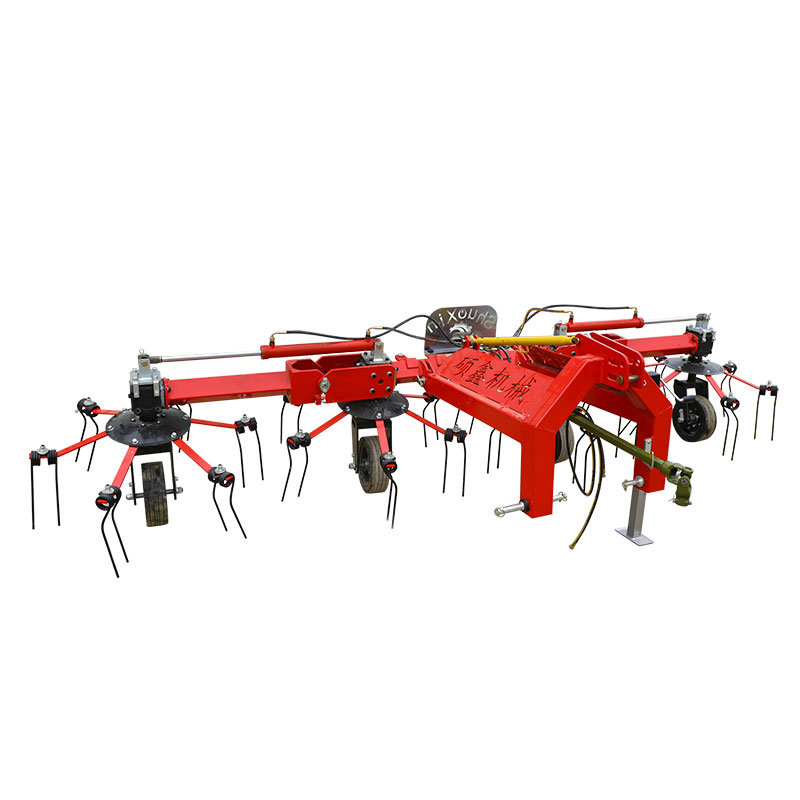

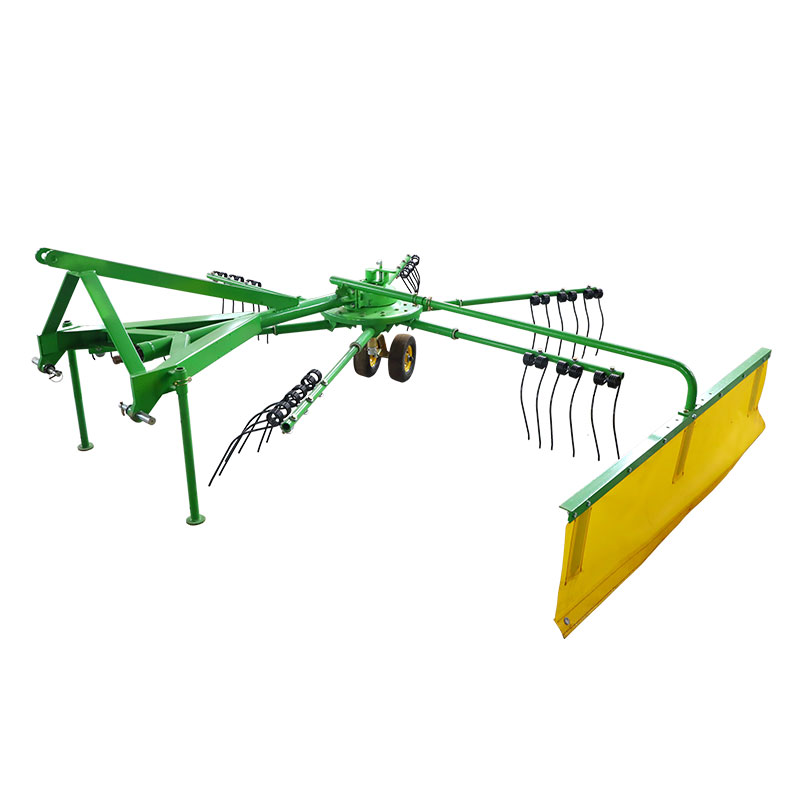

వెళ్ళుట హే రేక్ రోటరీ హే రోటరీ రేక్

షుక్సిన్ చైనాలో హే రేక్ రోటరీ హే రోటరీ రేక్ తయారీదారు మరియు సరఫరాదారుని టోకుగా పోయడం హే రేక్ రోటరీ హే రోటరీ రేక్ చేయగలరు.

రోటరీ రేకులు రోటరీ మరియు స్ప్రింగ్ రకంలో లభిస్తాయి. ఆపరేషన్ సమయంలో, రేక్ ట్రాక్టర్ ద్వారా ముందుకు లాగబడుతుంది మరియు పవర్ అవుట్పుట్ షాఫ్ట్ చేత నడపబడుతుంది.

కలుపు తీయడం మరియు గడ్డి తొలగింపు వంటి చర్యలను పూర్తి చేయడానికి ఇది మధ్యలో వ్యవస్థాపించబడిన స్థిర కామ్ ద్వారా నియంత్రించబడుతుంది మరియు కేంద్ర అక్షం చుట్టూ తిరుగుతుంది.

రోటరీ స్ప్రింగ్ రేక్ తిరిగే భాగం చుట్టూ వసంత దంతాల బహుళత్వంతో అమర్చబడి ఉంటుంది, మరియు స్ప్రింగ్ పళ్ళు స్వార్డ్ ఆపరేషన్ చేయడానికి సెంట్రిఫ్యూగల్ ఫోర్స్ ద్వారా తెరవబడతాయి.

మీరు వసంత దంతాల మౌంటు కోణాన్ని మార్చినట్లయితే, మీరు గడ్డి పనిని చేయవచ్చు.

రోటరీ గడ్డి రేకులు వదులుగా ఉన్న గడ్డి, పచ్చిక బయళ్ళు తక్కువ నష్టం, తేలికపాటి కాలుష్యం మరియు గంటకు 12 నుండి 18 కిమీ వరకు ఆపరేటింగ్ వేగం కలిగి ఉంటాయి, వీటిని పికింగ్ పరికరాలతో ఎంచుకోవడం సులభం చేస్తుంది.

క్షితిజ సమాంతర రోటరీ రేక్ ప్రధానంగా సస్పెన్షన్ పరికరం, వాకింగ్ వీల్, రేక్ టూత్, సేకరించే దెబ్బతినడం మరియు స్పీడ్ రిడ్యూసర్ కలిగి ఉంటుంది. పని సమయంలో, ట్రాక్టర్ యొక్క పవర్ అవుట్పుట్ షాఫ్ట్ ద్వారా శక్తిని అందిస్తారు. దీని పని సూత్రం ఏమిటంటే: యూనివర్సల్ జాయింట్ ట్రాన్స్మిషన్ షాఫ్ట్ ద్వారా స్పీడ్ చేంజ్ గేర్ బాక్స్‌కు శక్తి ప్రసారం చేయబడుతుంది, మొదటి దశ బెవెల్ గేర్ క్షీణత ద్వారా, తిరిగే డిస్క్ షాఫ్ట్ యొక్క భ్రమణం, తిరిగే డిస్క్ మరియు నడక వీల్ పరికరం యొక్క నిలువు అక్షం గేర్ బాక్స్ బాడీలో బోల్ట్లు మరియు చిన్న రౌండ్ గింజల ద్వారా పరిష్కరించబడుతుంది. టర్న్ టేబుల్ మీద రేక్ టూత్ సీటు ద్వారా దవడ దంతాల అసెంబ్లీ టర్న్ టేబుల్ మీద పరిష్కరించబడుతుంది. టర్న్ టేబుల్ తిరిగేటప్పుడు, రేక్ టూత్ ఆర్మ్ టర్న్ టేబుల్ యొక్క భ్రమణంతో తిరుగుతుంది, తద్వారా పచ్చిక బయళ్ళు గ్రహించబడతాయి. ఇంటిగ్రేటెడ్ ఆపరేషన్స్

I. టూయింగ్ హే రేక్ రోటరీ హే రోటరీ రేక్ యొక్క ఫీచర్

రేక్ అనేది ఒక మేత హార్వెస్టింగ్ మెషీన్, ఇది పచ్చిక రేక్‌లను అనుసంధానిస్తుంది. పచ్చిక బయళ్లను పండించిన తరువాత, వీలైనంత త్వరగా బేలింగ్ పరిస్థితులను చేరుకోవడానికి, పచ్చిక బయళ్ళు స్ప్రెడర్‌తో సూర్యరశ్మిని కలిగి ఉండాలి. స్ప్రెడర్ ఈ పొలంలో పచ్చిక బయళ్లను సమానంగా విస్తరించగలదు, ఇది నీటి వేగంగా బాష్పీభవనాన్ని సులభతరం చేస్తుంది మరియు పచ్చిక బయళ్లను బేల్స్ లో కత్తిరించడానికి లేదా సైలేజ్ ముందు ఆరబెట్టడానికి వీలు కల్పిస్తుంది. పచ్చిక యొక్క తేమ ఎండిపోయే స్థితికి చేరుకోగలిగినప్పుడు, పంటలను ఒక బార్న్‌లో ఒక రేక్‌తో సేకరించి, టైయింగ్ కార్యకలాపాలకు సన్నాహకంగా స్ట్రిప్స్‌లో పగులగొట్టారు. రేక్ పనిచేస్తున్నప్పుడు, సూర్యుడిని సేకరించడానికి లేదా వ్యాప్తి చేయడానికి పంటను సున్నితంగా తరలించడానికి వసంత దంతాలను ఉపయోగించండి, పచ్చిక బయళ్ళు లేదా ఆకుపచ్చ ఫీడ్ యొక్క నాణ్యతను మెరుగుపరచడానికి పంటలోని మిశ్రమ శిధిలాలు లేదా రాళ్లను నివారించండి.

రోటరీ మోవర్ ఇండస్ట్రీ స్టాండర్డ్ JB/T 10905-2008 ప్రకారం, మోవర్ ఈ క్రింది ప్రమాణాలకు అనుగుణంగా ఉండాలి:

మాగ్గోట్ సేకరణ శుభ్రంగా ఉండాలి, పచ్చిక బయళ్ళు కోల్పోవడం

చిన్నది, మరియు లీకేజ్ రేటు 5%కన్నా తక్కువ ఉండాలి;

(2) స్టాక్ వెడల్పు 2 ~ 4.0 మీ;

(3) అల్ఫాల్ఫా యొక్క ఉత్పాదకత 2.0 ~ 4.8 hm2/h;

(4) రేక్ యొక్క శక్తి పరిధి 17.5-25 కిలోవాట్.

రోటరీ రేకులు రోటరీ మరియు స్ప్రింగ్ రకంలో లభిస్తాయి. ఆపరేషన్ సమయంలో, రేక్ ట్రాక్టర్ ద్వారా ముందుకు లాగబడుతుంది మరియు పవర్ అవుట్పుట్ షాఫ్ట్ చేత నడపబడుతుంది. కలుపు తీయడం మరియు గడ్డి తొలగింపు వంటి చర్యలను పూర్తి చేయడానికి ఇది మధ్యలో వ్యవస్థాపించబడిన స్థిర కామ్ ద్వారా నియంత్రించబడుతుంది మరియు కేంద్ర అక్షం చుట్టూ తిరుగుతుంది. రోటరీ స్ప్రింగ్ రేక్ తిరిగే భాగం చుట్టూ వసంత దంతాల బహుళత్వంతో అమర్చబడి ఉంటుంది, మరియు స్ప్రింగ్ పళ్ళు స్వార్డ్ ఆపరేషన్ చేయడానికి సెంట్రిఫ్యూగల్ ఫోర్స్ ద్వారా తెరవబడతాయి. మీరు వసంత దంతాల మౌంటు కోణాన్ని మార్చినట్లయితే, మీరు గడ్డి పనిని చేయవచ్చు. రోటరీ గడ్డి రేకులు వదులుగా ఉన్న గడ్డి, పచ్చిక బయళ్ళు తక్కువ నష్టం, తేలికపాటి కాలుష్యం మరియు గంటకు 12 నుండి 18 కిమీ వరకు ఆపరేటింగ్ వేగం కలిగి ఉంటాయి, వీటిని పికింగ్ పరికరాలతో ఎంచుకోవడం సులభం చేస్తుంది.

Ii. నిర్మాణం మరియు ఆపరేట్ సూత్రం

పచ్చిక దిశ మరియు యంత్ర దిశ మధ్య ఉన్న సంబంధం ప్రకారం, రేక్‌ను క్షితిజ సమాంతర మరియు పార్శ్వ రెండు వర్గాలుగా విభజించవచ్చు (మోడల్ సైడ్ గడ్డిని ఉపయోగిస్తుంది).

సైడ్ గడ్డి ఇంటిగ్రేటెడ్ గడ్డి యంత్రం యొక్క పురోగతి దిశకు సమాంతరంగా ఉంటుంది. గడ్డి తక్కువ దూరం కదలిక మరియు తక్కువ చేరిక ఉన్నందున, పంట తర్వాత గడ్డి యొక్క ప్రొఫైల్ సాపేక్షంగా చక్కగా, వదులుగా మరియు ఏకరీతిగా ఉంటుంది మరియు అధిక దిగుబడినిచ్చే సహజ గడ్డి భూములు మరియు కృత్రిమ గడ్డి భూములకు అనుకూలంగా ఉంటుంది.

పచ్చిక పెంపకం యొక్క నాణ్యత మరియు సామర్థ్యాన్ని నిర్ధారించడానికి, పార్శ్వ రేకుల సూత్రం మరియు నిర్మాణం ఉపయోగించబడతాయి.

1. రేక్ పవర్

మోడల్ మూడు-పాయింట్ల సస్పెన్షన్‌ను అవలంబిస్తుంది, ఇది ట్రాక్టర్ నుండి స్ప్లైన్ షాఫ్ట్ అవుట్‌పుట్ ద్వారా శక్తినిస్తుంది మరియు ముడుచుకునే స్ప్లైన్ షాఫ్ట్ ద్వారా శక్తిని ప్రసారం చేస్తుంది. అంటే, ట్రాక్టర్ యొక్క డ్రైవింగ్ సమయంలో, వేలాడదీసిన తరువాత మొవర్ యొక్క పనిని ప్రారంభించవచ్చు మరియు ఇష్టానుసారం ఆపవచ్చు, తద్వారా మోవర్ ప్రారంభించవచ్చు మరియు అది పని చేయనప్పుడు లేదా తిరగనప్పుడు ఇష్టానుసారం ఆపవచ్చు, తద్వారా దాని వర్తనీయతను మెరుగుపరుస్తుంది.

2. రేక్ యొక్క మొత్తం నిర్మాణం

గావెళ్ళుట హే రేక్ రోటరీ హే రోటరీ రేక్పరుగెత్తటం, లెవలింగ్, లెవలింగ్, ఎండబెట్టడం మరియు కదలడం వంటి అనేక విధులు ఉన్నాయి, రేక్ శుభ్రమైన మరియు సాధారణ మేత గడ్డిని అనుసంధానించడానికి ఉపయోగించవచ్చు, మరియు పచ్చిక బయళ్ళు ప్రయాణించడానికి తక్కువ దూరం కలిగి ఉంటాయి మరియు పచ్చిక బయళ్ళ సంఖ్య తగ్గుతుంది, మరియు గడ్డి కోల్పోవడం మరియు అధిక పోషక కూర్పుకు ప్రాప్యత, ఆధునిక పశుసంపద దాణా యొక్క ఆధునిక భావనకు అనుగుణంగా. ఈ ప్రయోజనం కోసం, మా కంపెనీ యొక్క క్షితిజ సమాంతర రోటరీ రేక్ యొక్క మొత్తం నిర్మాణం క్రింద చూపబడింది.

క్షితిజ సమాంతర రోటరీ రేక్ ప్రధానంగా సస్పెన్షన్ పరికరం, వాకింగ్ వీల్, రేక్ టూత్, సేకరించే దెబ్బతినడం మరియు స్పీడ్ రిడ్యూసర్ కలిగి ఉంటుంది. పని సమయంలో, ట్రాక్టర్ యొక్క పవర్ అవుట్పుట్ షాఫ్ట్ ద్వారా శక్తిని అందిస్తారు. దీని పని సూత్రం ఏమిటంటే: యూనివర్సల్ జాయింట్ ట్రాన్స్మిషన్ షాఫ్ట్ ద్వారా స్పీడ్ చేంజ్ గేర్ బాక్స్‌కు శక్తి ప్రసారం చేయబడుతుంది, మొదటి దశ బెవెల్ గేర్ క్షీణత ద్వారా, తిరిగే డిస్క్ షాఫ్ట్ యొక్క భ్రమణం, తిరిగే డిస్క్ మరియు నడక వీల్ పరికరం యొక్క నిలువు అక్షం గేర్ బాక్స్ బాడీలో బోల్ట్లు మరియు చిన్న రౌండ్ గింజల ద్వారా పరిష్కరించబడుతుంది. టర్న్ టేబుల్ మీద రేక్ టూత్ సీటు ద్వారా దవడ దంతాల అసెంబ్లీ టర్న్ టేబుల్ మీద పరిష్కరించబడుతుంది. టర్న్ టేబుల్ తిరిగేటప్పుడు, రేక్ టూత్ ఆర్మ్ టర్న్ టేబుల్ యొక్క భ్రమణంతో తిరుగుతుంది, తద్వారా పచ్చిక బయళ్ళు గ్రహించబడతాయి. ఇంటిగ్రేటెడ్ ఆపరేషన్స్

Iii. స్పెసిఫికేషన్

1. స్పెసిఫికేషన్

2. టర్న్ టేబుల్

రోటరీ రేక్ రిడ్యూసర్ యొక్క దిగువ చివరలో టర్న్ టేబుల్ ఉంది. టర్న్ టేబుల్ సమానంగా

చుట్టుకొలత వెంట 6 రేక్ చేతులను పంపిణీ చేస్తుంది. రేక్ పళ్ళు తిరిగే డిస్క్‌లో పరిష్కరించబడతాయి. ప్రతి రేక్ టూత్ ఆర్మ్ ముగింపు ఒక జత స్ప్రింగ్ రేక్ పళ్ళను పరిష్కరిస్తుంది. రేక్ ఆపరేషన్లో ఉన్నప్పుడు, రేక్ టూత్ ఆర్మ్ యొక్క శక్తి టర్న్ టేబుల్ ద్వారా అందించబడుతుంది, మరియు రేక్ టూత్ ఆర్మ్ రొటేషన్ డిస్క్ ద్వారా తిప్పబడుతుంది, తద్వారా రేక్ రేక్ ఆపరేషన్ గ్రహించబడుతుంది.

లోడింగ్ ప్లేట్ యొక్క ఎగువ భాగం సర్దుబాటు హ్యాండిల్‌ను కలిగి ఉంది (చిత్రంలో చూపిన విధంగా), హ్యాండిల్‌ను ఎత్తివేస్తుంది మరియు స్క్విడ్ బార్ యొక్క కోణాన్ని సర్దుబాటు చేయడానికి టర్న్‌ టేబుల్‌ను తిప్పండి. వేర్వేరు కోణాలు వేర్వేరు విధులను కలిగి ఉంటాయి, తద్వారా యంత్రంలో వేర్వేరు విధులు ఉంటాయి, ప్రధానంగా స్వార్డ్ గడ్డి, చదును, సూర్య ఎండబెట్టడం, వలసలు మరియు మొదలైనవి ఉంటాయి.

3.tine

రేక్ నిర్మాణం చిత్రంలో చూపబడింది. రేక్ దంతాల ఎగువ చివర స్క్రోల్ ఆకారంలో తయారవుతుంది, దాని స్థితిస్థాపకతను పెంచడానికి అడ్డంకిని సులభంగా అధిగమించడానికి. టైన్ దంతాల దిగువ చివర ఒక ఆర్క్ ఆకారంలో ఏర్పడుతుంది, తద్వారా పచ్చిక బయళ్ళు ఎత్తివేసి, దంతాల ఉపరితలం వెంట చుట్టబడతాయి మరియు వసంత రింగ్ తిప్పబడుతుంది. ఎడమ మరియు కుడి వైపున, ల్యాప్‌ల సంఖ్య ఎడమ మరియు కుడి నాలుగు సర్కిల్‌లకు సమానం. 60SI2MN పదార్థాన్ని ఉపయోగించడం, మన్నికైన మరియు మంచి స్థితిస్థాపకత.

4.pto షాఫ్ట్

డ్రైవ్ షాఫ్ట్ ప్రధానంగా ట్రాక్టర్ అవుట్పుట్ శక్తిని తగ్గించేవారికి ప్రసారం చేస్తుంది. పవర్ ట్రాన్స్మిషన్ యొక్క విశ్వసనీయతను నిర్ధారించడానికి, ట్రాక్టర్ యొక్క పవర్ అవుట్పుట్ షాఫ్ట్ మరియు స్పీడ్ రిడ్యూసర్ యొక్క ఇన్పుట్ షాఫ్ట్ మధ్య ఎక్కువ దూరం ఉన్నందున, ట్రాన్స్మిషన్ షాఫ్ట్ యొక్క ఒక చివర ట్రాక్టర్ యొక్క అవుట్పుట్ షాఫ్ట్ యొక్క అవుట్పుట్ షాఫ్ట్ కు అనుసంధానించబడి ఉంటుంది, స్పీడ్ అవసరాలు మరియు ప్రసార అవసరాలకు అనుగుణంగా, మరియు మరొక చివర కలపడం ద్వారా వెళుతుంది. ఇది శక్తి యొక్క సున్నితమైన ప్రసారాన్ని గ్రహించడానికి తగ్గించే పినియన్ గేర్ షాఫ్ట్ యొక్క ఇన్పుట్ ముగింపుతో అనుసంధానించబడి ఉంది.

5. ట్రాన్స్మిషన్ మెకానిజం

స్థానం మరియు నిర్మాణ అవసరాల ప్రకారం, తగ్గించేవారిని ప్యాలెట్ 4 లో ఉంచవచ్చు, దాని ఇన్పుట్ ఎండ్ చిన్న బెవెల్ గేర్ షాఫ్ట్ ట్రాన్స్మిషన్ షాఫ్ట్తో అనుసంధానించబడి ఉంటుంది మరియు పెద్ద బెవెల్ గేర్ షాఫ్ట్ స్ప్లైన్ ఎండ్ యొక్క అవుట్పుట్ ముగింపు డిస్క్‌తో అనుసంధానించబడి ఉంటుంది. నిర్మాణం క్రింద ఉన్న చిత్రంలో చూపబడింది.

IV. గజిబిజిగా ఉన్న హే రేక్ రోటరీ హే రోటరీ రేక్

ఉత్పత్తి ప్యాకింగ్ జాబితా ప్రకారం సరిదిద్దుకున్న తరువాత, ఫ్లాట్ ఫ్లోర్‌ను ఎంచుకుని, అసెంబ్లీతో క్రమం తప్పకుండా కొనసాగండి.

1. ప్రధాన ఫ్రేమ్‌ను తలక్రిందులుగా తిప్పండి, ఆపై వాకింగ్ టైర్లను ఇన్‌స్టాల్ చేయండి;

2. ప్రధాన ఫ్రేమ్‌ను తలక్రిందులుగా తిప్పండి మరియు ప్రధాన ఫ్రేమ్‌ను సమతుల్యతలో ఉంచడానికి రెండు కాళ్లను ఫ్రంట్ ఎండ్ వద్ద ఉంచండి.

3. ఒక సమయంలో ఎగువ షాంక్ రాడ్‌ను సమీకరించండి, రాడ్ ఎండ్ బేరింగ్ తప్పనిసరిగా కామ్ గాడిలో ఉండాలని నిర్ధారించుకోవడానికి శ్రద్ధ వహించండి, తద్వారా టైన్ దంతాలను తిప్పడానికి కామ్ తిప్పవచ్చు;

4. గడ్డి బఫిల్ కనెక్టింగ్ రాడ్‌ను ఇన్‌స్టాల్ చేయండి మరియు గడ్డి అడ్డుపడటం.

ఇన్పుట్ షాఫ్ట్ 6 ను ఇన్పుట్ డ్రైవ్ షాఫ్ట్ 6 యొక్క స్ప్లైన్ షాఫ్ట్ స్లీవ్‌లోకి చొప్పించండి మరియు సంస్థాపనను పూర్తి చేయడానికి పిన్ను భద్రపరచండి.

V.operation మరియు ఉపయోగించడం

1. ఉపయోగం ముందు ప్రతి తిరిగే భాగానికి కందెనను పూర్తిగా జోడించండి;

2. సర్దుబాటు చేసేటప్పుడు, ట్రాక్టర్‌ను ఆపి ఆపడానికి నెమ్మదిగా అమలును భూమికి తగ్గించండి మరియు దాన్ని ఆపండి. బూట్ స్థితిలో కఠినమైన సర్దుబాటు మరియు నిర్వహణ;

3. ఆపరేషన్ సమయంలో, ఆపరేషన్ ప్రారంభించే ముందు ఒక నిర్దిష్ట పరిధిలో ఒకటి లేదా ఇతర అడ్డంకులు లేవని డ్రైవర్ ధృవీకరించాలి;

4. పని చివరిలో, పనిముట్ల యొక్క సురక్షితమైన పార్కింగ్‌ను నిర్ధారించడానికి లెవలింగ్ సైట్‌ను ఎంచుకోవడం అవసరం;

5. ఆపరేషన్ సమయంలో, వారు ఏకపక్షంగా పదునైన మలుపులు చేయరు మరియు భూమిని తిప్పకుండా అమలును పెంచడం నిషేధించబడింది.

.

Vi.maintenance మరియు ట్రబుల్షూటింగ్

1. అన్ని బోల్ట్‌లు మరియు గింజల యొక్క బిగించే డిగ్రీని క్రమం తప్పకుండా తనిఖీ చేయండి;

2. గేర్ బాక్స్ సరళత స్థలంలో, సౌకర్యవంతమైన భ్రమణం అని నిర్ధారించడానికి;

3. బేరింగ్ దెబ్బతినకుండా చూసుకోవటానికి, దంతాల ఆకారం యొక్క రూపం అనువైనది, ధరించిన లేదా దెబ్బతిన్న భాగాలను సకాలంలో భర్తీ చేస్తుంది;

4. ప్రతి 8 గంటలకు సంబంధిత విషయాలను తనిఖీ చేయండి.
